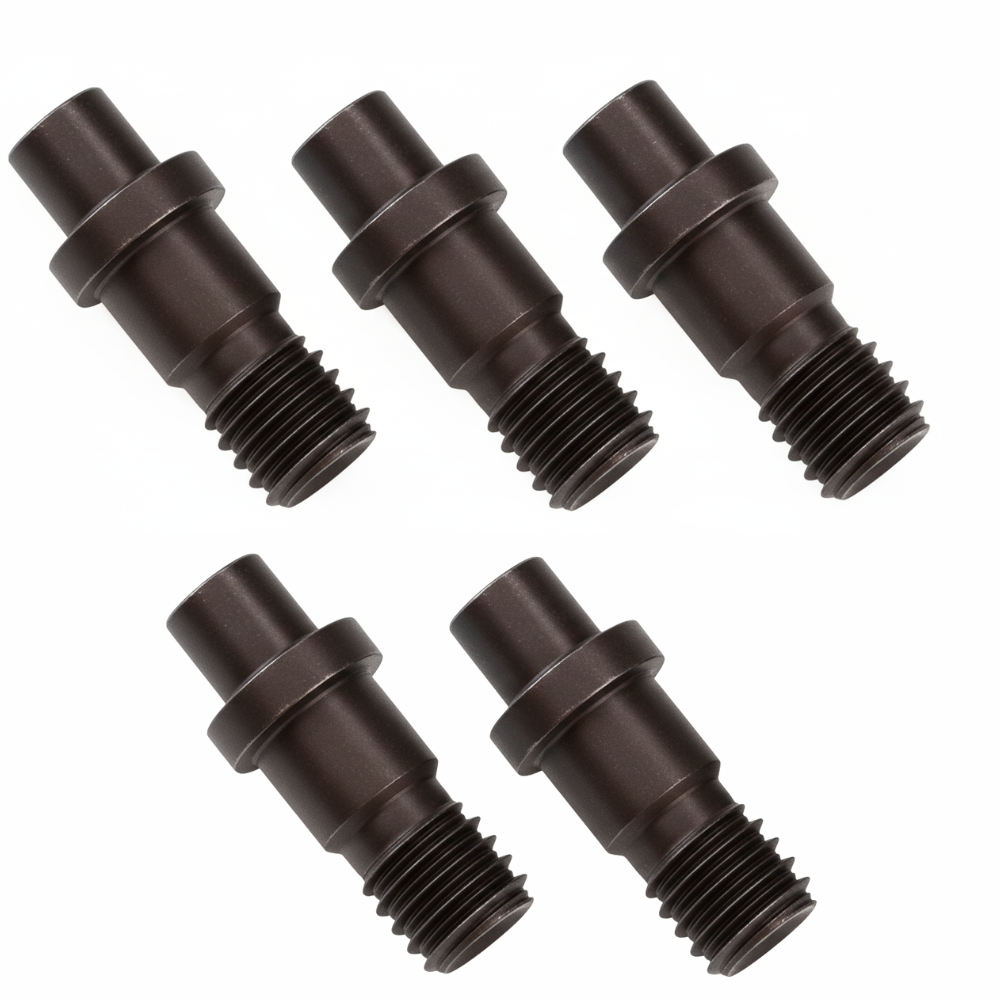

O pino de fixação para o suporte MTJNR (que utiliza insertos TNMG 16) é um acessório essencial para o travamento e posicionamento correto da pastilha de metal duro no suporte de torneamento. Esse componente garante estabilidade e precisão durante o processo de usinagem.
Especificações Técnicas e Aplicação
- Função: É utilizado em suportes intercambiáveis (externos e internos) que utilizam calço. O pino atravessa o furo central do inserto TNMG 16 para mantê-lo fixo sob a pressão do grampo.
- Compatibilidade: Projetado especificamente para insertos TNMG 16 e pode ser encontrado sob referências como 5313.021.02 ou MTJ16.
- Dimensões típicas: Alguns modelos possuem encaixe da pastilha com diâmetro de 3,5mm, diâmetro maior de 6mm, encaixe no suporte e rosca de 5mm, e comprimento total de 16mm.
- Material: Geralmente fabricados em aço endurecido (temperado) para resistir ao desgaste e às altas forças da usinagem.
